激光打標機旋轉軸參數設置（有圖）

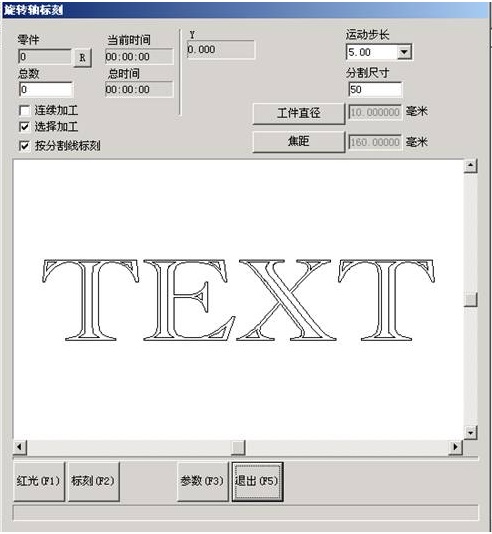

打開“激光打標機旋轉軸標刻”選項后軟件會彈出如下圖所示對話框
|
圖8-30 旋轉軸標刻 |
其中需注意的參數：
工件直徑：左鍵選定后會彈出對話框，需按照工件直徑填入。
焦距：左鍵選定后會彈出對話框，需按照F-θ透鏡的焦距填入。 注：這2個參數直接影響打標的效果。 標刻幅面有兩種設定方式： 1使用均勻分割，通過設定分割尺寸來控制每次標刻幅面的大小。（注意不要勾選“按分割線分割”欄，否則軟件將按照分割線分割。） 2使用分割線分割。勾選后，軟件會按照分割線進行打標。在打標內容欄中左鍵連擊2次會繪制分割線，在分割線附近點擊右鍵會取消該分割線。分割線與旋轉軸方向相同。
“運動步長” 相對于平臺運動來說指的是當用戶每一次按鍵盤移動擴展軸時要移動的距離，相對于轉軸運動來說指的是運動的圓周距離。按Pageup鍵可以增加運動步長，按Pagedown鍵可以減小運動步長。
當擴展軸為X軸時，按鍵盤CTRL+Left鍵一次可以使擴展軸X向左移動一個當前步長的距離；按鍵盤CTRL+Right鍵一次可以使擴展軸X向右移動一個當前步長的距離。
當擴展軸為Y軸時，按鍵盤CTRL+Down鍵一次可以使擴展軸Y向下移動一個當前步長的距離；按鍵盤CTRL+Up鍵一次可以使擴展軸Y向上移動一個當前步長的距離。
當擴展軸為Z軸時，按鍵盤CTRL+Down鍵一次可以使擴展軸Z向下移動一個當前步長的距離；按鍵盤CTRL+Up鍵一次可以使擴展軸Z向上移動一個當前步長的距離。
“零件”：顯示框?yàn)榛疑?，即不可人為更改的顯示，它表示當前加工工件的數目，是隨計算機自動變化的。它后面的“R”按鈕為清零按鈕。
“總數”：在使用“選擇加工時，限定加工的總數，當加工數目達到要求時，軟件自動停止加工。
“連續加工”勾選此項表示軟件會不停的加工，直到人為停止。
“選擇加工”勾選此項表示軟件只加工在顯示框中選中的內容。

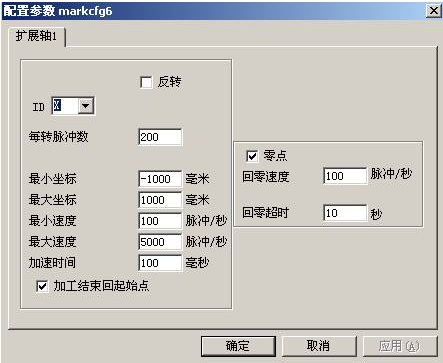

點擊參數后將出現對話框圖8-31，
|
圖8-31 |
激光打標機旋轉軸標刻各參數的功能定義
使能：使能當前擴展軸，選中此項，則表示擴展軸可用。
ID : 設置當前擴展軸對應的軸號。
ID為X時系統進行X軸方向的拼圖加工。
ID為Y時Y軸方向的拼圖加工。
每轉脈沖數：擴展軸電機旋轉一周所需要的脈沖數。通過下面的公式我們就可以計算出軟件所需要的每轉脈沖數X：
X=（360/N）* n
其中
X表示每轉脈沖數；
N 表示我們使用的電機的步距角；
n 表示的是驅動器設定的細分?jǐn)?shù)；
最小坐標：擴展軸能運動到的最小邏輯坐標。當擴展軸運動的目標坐標小于最小邏輯坐標時系統會提示超出加工范圍。
最大坐標：擴展軸能運動到的最大邏輯坐標。當擴展軸運動的目標坐標大于最大邏輯坐標時系統會提示超出加工范圍。
最小速度：擴展軸能運動的最小速度。
最大速度：擴展軸能運動的最大速度。
加速時間：擴展軸從最小速度加速運動到最大速度所需要的時間。
結束回起始點：在加工完畢時，讓擴展軸移動回到加工前平臺所在的位置。
零點：當前擴展軸是否有零點信號。當擴展軸沒有使能零點信號，則擴展軸無法建立一個絕對坐標系，所以在加工一批工件時，需要人為調整位置讓每次加工都在同一個位置加工，為了方便我們每次加工都在同一個位置加工，系統每次加工前都把當前擴展軸位置作為默認的原點位置，當加工一個工件完畢時，系統自動把擴展軸移動回到開始加工前的位置，這樣加工每個工件都會在同一位置。
回零速度：擴展軸尋找零點信號時的運動速度。
零點偏移：當前擴展軸尋找到零點信號后的離開零點的距離。
回零超時：設定擴展軸尋找零點時所用的時間，如果超過這個時間系統就會提示“回零超時”。
